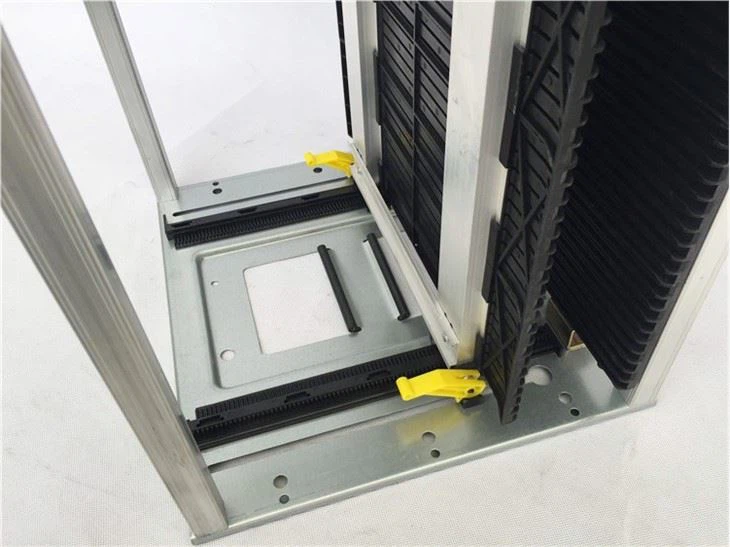

پی سی بی ہولڈر ای ایس ڈی میگزین ریک
1. وضاحتیں
ماڈل: EC1506
نام: ای ایس ڈی میگزین ریک
سائز: 355 * 320 * 563 ملی میٹر
سائیڈ پلیٹ گائیڈ نالی۔ نالی کی گہرائی 3.5 ملی میٹر ، نالی کی چوڑائی 5 ملی میٹر ، پچ 10 ملی میٹر؛
سطح کی مزاحمت: 104Ω-106Ω
پی سی بی بورڈ تفصیلات کا استعمال کریں: 350 * (50--250) ملی میٹر
پی سی بی بورڈ: 50 پی سیز پکڑ سکتے ہیں
سائیڈ پلیٹ گائیڈ نالی: نالی کی گہرائی 4 ملی میٹر نالی کی چوڑائی 5.5 ملی میٹر پچ 10 ملی میٹر
2. خصوصیات
ای ایس ڈی میگزین ریک کا اوپری پلیٹ فریم چار حصوں پر مشتمل ہے: ایلومینیم مصر کی حمایت کرنے والا کالم ، پینل ، ٹرانسمیشن اسمبلی کو ایڈجسٹ اور منسلک کرنا ، اور جامد ڈس ایپریٹو مادی اسمبلی۔
معاون کالم اور داخل کرتا ہے ایلومینیم کھوٹ مواد سے بنا ہوا ہے ، جو خوبصورت اور پائیدار ہے۔
پینل مواد جستی اسٹیل پلیٹ ہے ، اور سٹینلیس سٹیل آئینے پینل استعمال کیا جاتا ہے
ایڈجسٹمنٹ اور کنکشن ٹرانسمیشن اجزاء اعلی گریڈ بہار اسٹیل ، کاربن اسٹیل جستی اور اعلی طاقت انجینئرنگ پلاسٹک ABS سے بنے ہیں
ای ایس ڈی میگزین ریک کے اوپری اور نچلے نیچے پلیٹیں دھات کی پلیٹوں سے بنی ہیں۔ کام کرنے میں آسان پلاسٹک گیئر ٹریک ایڈجسٹمنٹ ڈیزائن۔
تصویر کے بارے میں تفصیلات
4. انسٹالیشن کا طریقہ
مرحلہ 1: ESD میگزین ریک کی تنصیب کے اوزار اور لوازمات کی تیاری:
لوڈنگ اور ان لوڈنگ ریک پلاسٹک سے بنی ہے ، اور پلاسٹک کی دو سائیڈ پلیٹیں ، دو نچلے پلیٹیں (فکسڈ پلیٹ اور چلتی پلیٹ) ، چار ایلومینیم کھوٹ کالم ، ایک ہیکساگونل ساکٹ سکرو اور واشر ، ایک دھات اسٹاپ راڈ ، اور ایک مسدس رنچ اوزار .
مرحلہ 2: ریکوں کو لوڈ اور اتارنے کا انسٹالیشن تسلسل:
سب سے پہلے ، نیچے والی پلیٹ کو دو طرف والی پلیٹوں اور uprights کے ساتھ ٹھیک کریں۔
اس کے بعد اوپری نیچے والی پلیٹ کو دو طرف والی پلیٹوں اور چار نشانات سے ٹھیک کریں۔
حرکت پذیر سائیڈ بورڈ کو سلائیڈ کریں کہ آیا یہ عام ہے یا نہیں ، پی سی بی بورڈ کے سائز کے مطابق وقفہ کاری کو ایڈجسٹ کریں ، اور پھر متحرک بورڈ کو درست کریں۔
پی سی بی اسٹاپ لیور داخل کریں۔
5. ادائیگی کی شرائط اور ترسیل
لیڈ ٹائم: 2-3 دن
