ESD تحفظ کا سامان
جامد بجلی پر قابو رکھنے یا نگرانی کرنے کے لئے ، مختلف قسم کے آلات استعمال ہوسکتے ہیں۔
ایک ، عملے کے گراؤنڈ پٹا
ESD پروڈکٹس کو سنبھالنے والے افراد کو کلائی ، ٹانگ یا ٹخنوں سے نیچے آنے والا پٹا پہننا چاہئے جو جلد سے رابطے میں ہوتا ہے۔ ان گراؤنڈ پٹیوں کا کام زمین پر انسانی جسم کے جامد چارج کو خارج کرنا ہے۔ عملے کو گرائی کلائی کا پٹا استعمال نہ کرنے کی صورت میں ، انسانی جسمانی گراؤنڈنگ سسٹم جس میں سازگار جوتوں یا ہیل گراؤنڈرز اور ESD حفاظتی فرش پر مشتمل ہو استعمال کیا جاسکتا ہے۔
1. اہلکاروں کو زمین کے پٹے لگانے کے معاملات پر غور کیا جائے
ذاتی حفاظت کو خطرے سے دوچار ہونے سے بچنے کے ل ground زمین پر مناسب مزاحمت ہونی چاہئے اور زمین کے خلاف مزاحمت کرنٹ کو 5mA سے کم تک محدود رکھنے کے قابل ہونا چاہئے۔ عملے کے گرائونڈ پٹے کی مثالوں میں شامل ہیں:
A. کاربن سے متاثرہ حجم کنڈویٹو پلاسٹک کے گراؤنڈ کا پٹا
B. حجم کوندکٹو پلاسٹک گراؤنڈ پٹا
سی ، واپس لینے قابل دات زمین کا پٹا
D. موصل بیرونی سطح کے ساتھ قابل توسیع دھاتی زون
E. تاروں یا کوندکٹاوا ریشوں سے منسلک لچکدار کپڑے لٹ لینڈنگ پٹے۔
مذکورہ بالا مختلف گراؤنڈنگ پٹیوں میں سے ہر ایک میں حفاظتی مزاحمت ہوسکتی ہے ، یا خود گراؤنڈنگ پٹا سے جڑا ہوا ہے ، یا گراؤنڈنگ تار سے جڑا ہوا ہے۔ انسانی حفاظت کے ل the ، ریزٹر کو انسانی جلد کے ساتھ رابطہ نقطہ کے قریب رکھا جانا چاہئے تاکہ شارٹ سرکٹ اور زمین پر بٹیرے کی قلت کا امکان کم ہوجائے۔ دھاتی ہوئی بیرونی سطح یا کاربن سے متاثرہ زمین کا پٹا غیر موصل بیرونی سطح کا ہونا چاہئے تاکہ غیر ارادی سخت محنت کو روکا جاسکے۔
حفاظتی مزاحم کار کے ذریعہ عملے کے گراؤنڈ کا پٹا براہ راست زمین سے منسلک ہوگا۔ پٹا لگانے والے عملے میں فوری پٹا کی رہائی کا طریقہ کار شامل ہونا چاہئے تاکہ کسی ہنگامی صورتحال میں پٹے کو چھوڑا جاسکے۔
عملے کی گرائونڈنگ پٹا کا دو پہلوؤں سے تفصیل سے جائزہ لیا جانا چاہئے: ذاتی حفاظت اور چارج شدہ ماد .ہ یا دیگر آلودگی جن کی وجہ گراؤنڈنگ پٹے کے اجزاء ہوتے ہیں۔ کاربن سے متاثرہ مواد اور دھات کی تاروں سے سازگار مواد بہا سکتے ہیں ، جس طرح مصنوعی فائبر کپڑوں پر ڈھکی ہوئی دھات کو کچھ قسم کے گرائونڈنگ پٹے پر استعمال کیا جاتا ہے۔
دوسرا ، حفاظتی فرش

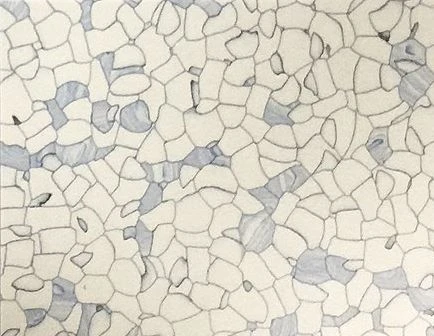

حفاظتی فرش کا مواد (مستحکم) بجلی چل سکتا ہے یا جامد بجلی کو ختم کرسکتا ہے۔ قالین ، vinyl بورڈ ، vinyl منزل ٹائل اور terrazzo ، وغیرہ conductive (جامد) بجلی مصنوعی رال فرش استعمال کرنے کے لئے ، کوندکٹاوی چپکنے والی استعمال کیا جانا چاہئے. چونکہ موم کی سطح انتہائی مزاحم اور جامد بجلی پیدا کرنے میں آسان ہے لہذا ، سخت سطح کے فرش کو موم نہیں کرنا چاہئے۔ کوندکٹو (جامد) برقی جوتوں ، insoles کے، یا ہیل گراؤنڈروں کو جسم کی چارج خارج کرنے کے لئے استعمال کیا جانا چاہئے (موزوں). یہ اشیاء صرف ESD تحفظ کے علاقے کے اندر ہی پہنی جاسکتی ہیں اور انہیں صاف رکھنا چاہئے تاکہ آلودگی والے فرش کے ساتھ ان کے مواصلات کے انٹرفیس کو نہ روکے۔ ESD پروٹیکشن ورک ایریا میں ورک بینچ پر بیٹھے لوگ اکثر فرش سے اپنے پیر اٹھاتے ہیں۔ ورک کرسی کی طرف دھکیلنا ، جو فرش کو چارج ختم کرنے میں مدد کرتا ہے۔ لہذا ، حفاظتی فرش کی صورت میں اکثر زمین کی ترغیب دینے والی ورک کرسی کی ضرورت ہوتی ہے۔
حفاظتی فرش میں 5mA سے نیچے موجودہ کو محدود کرنے کے لئے زمین پر کافی مزاحمت ہونی چاہئے۔
پینٹ یا منسلک کنکریٹ فرش اور پینٹڈ لکڑی کے فرش جامد بجلی کے مخصوص اہم ذرائع ہیں ، اور ESD حفاظتی فرش یا فرش میٹوں سے ڈھانپے جائیں یا ESD تحفظ فراہم کرنے کے لئے سلوک کیا جائے۔ فرش پر باقاعدگی سے جانچ کی جانی چاہئے ، جب ایک فرش کے اوپر چلتا ہے تو پیدا ہونے والی چارج کی مقدار کی پیمائش کرنے کے لئے الیکٹرو اسٹٹیٹک فیلڈ میٹر کا استعمال کرتے ہوئے۔
بجلی کی حفاظت کی ضروریات کے سبب ، حفاظتی فرش مخصوص علاقوں میں استعمال نہیں ہوسکتے ہیں۔ کچھ فوجی تنصیبات اور آپریٹنگ پلیٹ فارمز میں ، بجلی کی حفاظت کے لئے موصلیت کا فرش میٹوں کی ضرورت ہوتی ہے ، جو ایک عملی اطلاق ہے۔ ان معاملات میں ، عملے کے گراؤنڈ پٹا کو مطلوبہ ڈگری کو ESD تحفظ فراہم کرنا چاہئے۔
تین ، ESD تحفظ منزل چٹائی
ESD حفاظتی فرش میٹ مختلف سامان (مستحکم) بجلی یا کھپت مزاحمتی حدود والی اشیاء سے بنا سکتے ہیں۔ یہ فلور میٹ موجودہ منزلوں پر عارضی یا نیم مستقل تنصیب کے لئے بنائے گئے ہیں۔ فرش میٹ صرف ایک مستقل انسانی جسمانی نظام کے حصے کے طور پر موثر ثابت ہوتے ہیں جس میں فرش میٹ اور کوندکٹو (جامد) جوتے یا ہیل گراونڈر شامل ہوتے ہیں۔
چوتھا ، کام کی سطح
وہ کام بینچ جو ESDS مصنوعات اور اہلکاروں کے ساتھ رابطے میں آئیں ان میں ESD سے محفوظ کام کی سطح ہونی چاہئے۔ ورک بینچ کی سطح کو گراؤنڈنگ کیبل کے ذریعہ زمین سے منسلک کیا جانا چاہئے۔ ورک بینچ کے اوپری حصے پر گراؤنڈنگ کیبل کی مزاحمت اس نقطہ یا لوازمات میں رکھنی چاہئے جو ورک بینچ کی اوپری سطح کے ساتھ رابطے میں ہے۔ ایک ہی وقت میں ، اس میں 5mA سے کم موجودہ کو محدود کرنے کے لئے زمین پر ایک بڑی کافی مزاحمت ہونی چاہئے۔ یہاں ، زمین پر ہونے والی تمام متوازی مزاحمت پر غور کرنا چاہئے ، مثال کے طور پر کلائی کا پٹا ، ڈیسک ٹاپ ، اور کوندکٹو (جامد) یا ناکارہ جامد بجلی۔ اور لحاف عارضی طور پر یا مستقل طور پر ورک بینچ پر انسٹال کیا جاسکتا ہے۔ کام کی سطح کے لئے دستیاب مواد مندرجہ ذیل ہیں:
A. کاربن رنگدار پلاسٹک
B. پلاسٹک سرفیکٹنٹ کے ساتھ سلوک کیا
سی ٹکڑے ٹکڑے
D دیگر مادے جو عمل (جامد) بجلی چلانے یا جامد بجلی کو ختم کرنے کے لئے کسی خاص طریقے سے بنائے جاتے ہیں
پانچ ، جامد ڈیٹیکٹر
جامد ڈٹیکٹر کی اقسام میں الیکٹومیٹر یمپلیفائر ، الیکٹرو اسٹٹیٹک وولٹ میٹر ، الیکٹرو اسٹٹیک فیلڈ میٹر ، اور ورق عیب موڑ الیکٹروسکوپ شامل ہیں۔ الیکٹرو اسٹٹیک فیلڈ ریڈنگ الیکٹرو اسٹٹیک فیلڈ ماپنے والے آلے کو غیر رابطے کی تحقیقات یا سینسر کے ذریعہ چارج شدہ شے کو شامل کرنے کے ذریعہ حاصل کیا جاتا ہے ، اور بنیادی پڑھنے چارج شدہ شے کے ذریعہ ایک انشانکن فاصلے پر فراہم کی جاتی ہے اور اس کی طاقت کے ذریعہ دی جاتی ہے برقناطیسی فیلڈ یا جامد وولٹیج۔ کچھ الیکٹرو اسٹاٹک فیلڈ ماپنے والے آلات ریڈیو ایکٹیویی ذرائع کا استعمال کرتے ہیں جیسے تابکار آئن جنریٹرز کے۔ کچھ مخصوص حالات میں ، تابکار میٹر میٹر تابکاری کی کھوج کرنے والی فلم پر بیٹا دھند کا باعث بنے گا ، جس سے تابکاری کے بے نقاب ہونے کے اشارے مل سکتے ہیں۔ وہ جامد چارج کے سائز میں استعمال کے ل suitable موزوں نہیں ہیں جو ایٹم کی طاقت میں موجود ہیں۔ اس کے علاوہ ، وہ انسانی تحریک کے ذریعہ تیار کردہ جامد چارج اور ٹریو الیکٹرک چارج کی اندازا. مقدار کی پیمائش کے لئے بھی استعمال ہوسکتے ہیں۔
چھٹا ، الیکٹرو اسٹاٹک ڈٹیکٹر کے انتخاب پر غور کرنے کی ضرورت ہے
سادہ ینالاگ الیکٹروسٹیٹک میٹر کا بنیادی عیب اس کا جوابی وقت ہے۔ زیادہ تر میٹر تیز رفتار اضافے کے اوقات اور مختصر دالوں کے ساتھ سگنل کا جواب نہیں دے سکتے ہیں۔ تیز رفتار اسٹوریج آسکلوسکوپس میٹر کے ردعمل کے وقت سے کم وقت میں پیدا اور کھپت ہونے والے جامد چارجز کی پیمائش کے لئے استعمال کیا جاسکتا ہے۔ جب فوری ای ایس ڈی وولٹیج کی پیمائش کرتے ہو تو ، تیز رفتار رسپانس وقت کی وجہ سے اینالاگ میٹر ڈیجیٹل میٹروں سے بہتر ہوسکتے ہیں۔
ESD تحفظاتی کام کے علاقے کی نگرانی اور شناخت کرنے کے لئے ، ایک پورٹیبل الیکٹرو اسٹٹیک میٹر استعمال کیا جاسکتا ہے۔ ایسی جگہوں جہاں کلاس 1 حساس مصنوعات کو سنبھال لیا جاتا ہے ، وہاں زیادہ نفیس لیبارٹری کی قسم کا پتہ لگانے والوں کی ضرورت پڑسکتی ہے۔
جب ٹیبل ٹرٹل ڈیٹیکٹر کا انتخاب کرتے ہیں تو ، غور کرنے کی خصوصیات یہ ہیں:
A. چھوٹی وولٹیج کی سطح پر حساسیت جسے درست طریقے سے ماپا جاسکتا ہے
B. رسپانس ٹائم
C. وولٹیج کی حد جس کی پیمائش کی جاسکے
D ، درستگی
E. تابکار ڈرائیو یا الیکٹرک ڈرائیو
ایف پورٹیبلٹی
جی استحکام
H. آپریشن اور سادگی اور اہلیت
I. لوازمات جیسے موبائل تحقیقات اور پٹی ریکارڈر آؤٹ پٹ
جے انشانکن کی ضروریات
K ، بحالی
سیون ، الیکٹروسٹیٹک سینسر اور الارم
الیکٹروسٹیٹک سینسر اور الارم سسٹم کسی پروٹیکشن زون میں پیدا ہونے والے الیکٹرو اسٹاٹک لیول کی مسلسل نگرانی کے لئے موزوں ہے۔ کچھ سسٹم میں ایک سے زیادہ ریموٹ سینسر ہوتے ہیں جو بیک وقت کئی اسٹیشنوں کی نگرانی کرسکتے ہیں۔ کچھ سسٹمز میں ایک پٹی پیٹرن ریکارڈر بھی شامل ہوتا ہے جو کسی مخصوص علاقے میں مستحکم بجلی کا مستقل ریکارڈ فراہم کرتا ہے۔
8. دوسرے سامان
اب ، یہاں متعدد معاون آلات موجود ہیں جو صارفین کو حفاظتی زون قائم کرنے اور حفاظتی زون میں آلات کی نگرانی میں مدد کرسکتے ہیں۔ یہ سامان ایک چھوٹا سا جامد وولٹیج ڈٹیکٹر پر مشتمل ہے جو پہلے سے طے شدہ وولٹیج کی سطح پر آڈیومیٹرک اور آڈول الارم پیش کرتا ہے ، سطح پر ریسائسٹی ڈٹیکٹر جو روشنی کو خارج کرنے والے ڈایڈڈ کو پڑھنے کے لئے استعمال کرتا ہے اور ریسائسٹیویٹی رینج کو ظاہر کرتا ہے ، اور ایک مسلسل کلائی بینڈ نگرانی آلہ ہے۔ . ان آلات کا انتخاب اور استعمال ان کے افعال کے مکمل علم پر مبنی ہونا چاہئے۔ اس کے علاوہ ، ESD کنٹرول پروگراموں کے نفاذ یا نگرانی میں استعمال ہونے والے کسی بھی ڈٹیکٹر ، مانیٹر ، الارم ، یا دوسرے آلات کی جانچ کرنا انتہائی ضروری ہے۔ سائٹ پر ہر مصنوعات کی مرمت اور انشانکن کرنے کی اہلیت کو انتخاب کے عمل کا حصہ سمجھا جانا چاہئے۔
نو ، بجلی کے سازوسامان ، اوزار ، سولڈرنگ بیڑی ، سولڈرنگ حمام ، بہاؤ سولڈرنگ کا سامان
سولڈرنگ آئرن ، ٹانکا لگانا غسل اور یا بہاؤ سولڈرنگ کا سامان مناسب طریقے سے گراؤنڈ ہونا چاہئے۔ سولڈرنگ آئرن کے گرم سرے سے زمین تک مزاحمت 2Ω سے کم ہونی چاہئے۔ زمین اور سولڈرنگ آئرن کے گرم اختتام کے درمیان ممکنہ فرق 2MV (موثر قیمت) سے زیادہ نہیں ہونا چاہئے۔ بجلی کی فراہمی کے دیگر سامان جو ESDS مصنوعات کے ساتھ رابطے میں آتے ہیں انہیں بھی مناسب طریقے سے گراؤنڈ کیا جانا چاہئے۔ ای ایس ڈی پروٹیکشن ویلڈنگ انیلر کو گراؤنڈ کیا جانا چاہئے۔
10. اسمبلی ، جانچ اور پیکیجنگ کا سامان
ESD کنٹرول پروگرام کے ڈیزائن اور نفاذ کے دوران ، اسمبلی ، جانچ اور پیکیجنگ کے سامان کی وجہ سے ESD کو پہنچنے والے نقصان کی وجہ سے اکثر نظرانداز کیا جاتا ہے۔ مثال کے طور پر ، ویکیوم پک اپ اور ٹن سولڈر ** ٹول الیکٹرانک اسمبلی کی کارروائیوں کے دوران ہوا کے بہاؤ کی وجہ سے ہوسکتے ہیں۔ ٹریو الیکٹرک چارج کا ماخذ۔ خودکار اور نیم خودکار حصوں کو ہینڈلنگ مشینیں عام طور پر اٹھانا ، پوزیشننگ ، اور سولڈرنگ سطح کے ماؤنٹ ڈیوائس کے لئے استعمال ہونے والی مشینیں ESD وولٹیج ذرائع بھی ہوسکتی ہیں جو نقصان کا سبب بن سکتی ہیں۔ ESD وولٹیج کے ذرائع کو پہنچنے والے دوسرے ممکنہ نقصان میں خودکار اسٹیشن شامل ہیں جو پرزوں کو خود کار طریقے سے کھانا کھلانا ، انٹیگریٹڈ الیکٹرک ریلوں اور مسلسل لرزتے ہوئے حصوں کے کنٹینرز ، اور روبوٹ اسمبلی اسلحہ اور فکسچر کا استعمال کرتے ہیں جب اسمبلی بورڈ میں اضافہ ہوتا ہے۔ خودکار ٹیسٹر ، جیسے جی جی کوٹ۔ بیڈ آف سوئی جی جی کوٹ۔ ڈٹیکٹر ، آپریشن کے دوران جامد وولٹیج کے بھی ممکنہ ذرائع ہیں۔
خودکار پیکیجنگ کا سامان ، جھاگ لگانے اور سکڑنے والے پیکیجنگ ڈیوائسز اور جگہ کے سامان میں جھاگ پلاسٹک کی تنصیب سمیت جامد وولٹیج کے ذریعہ کو پہنچنے والے دیگر ممکنہ نقصان ہیں۔
دستیاب نیم خودکار ، خودکار ، اور روبوٹک اسمبلی ، ٹیسٹنگ اور پیکیجنگ آلات کی وسیع اقسام کی وجہ سے ، کسی خاص مشین یا سامان کی مناسبیت یا عدم استعمال کے بارے میں کوئی عام نتیجہ اخذ نہیں کیا جاسکتا ہے۔ ESD پر قابلیت کے اعداد و شمار کے حصول کے ل this ، اس ماڈل کے کام کے دوران نقصان کو شامل کرنا انتہائی مشکل ہے۔ اس وجہ سے ، ہر صارف کو مصنوعات کی حساسیت کی سطح اور اثر کا اندازہ کرنے کے لئے منتخب کردہ مخصوص نیم خودکار ، خودکار اور روبوٹک سامان پر انحصار کرنا چاہئے۔
